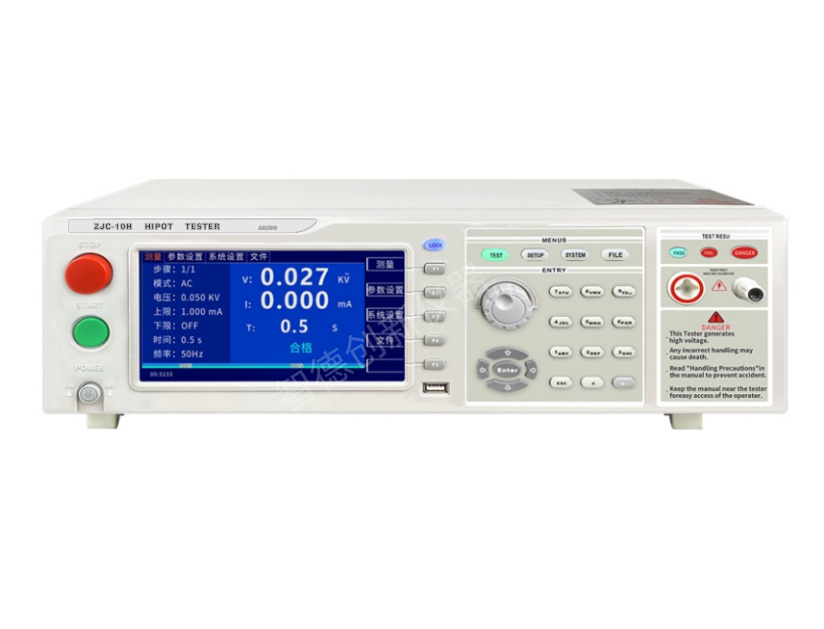

ZJC-10H绝缘耐压击穿测试仪
一、产品介绍
本系列绝缘耐压击穿测试仪是针对高压光耦合器及高压继电器、高压开关、PV模组等绝缘耐受力较高的器件提供高压的耐压测试与分析，均采用高速MCU和大规模数字电路设计的高性能的安规测试仪，
其输出电压的大小、输出电压的上升、 下降、输出电压的频率完全由MCU控制，能实时显示击穿电流值和电压值，并具有无线遥控功能，配备PLC、RS232C、RS485、USB、LAN接口，
方便与计算机或PLC系统组成综合测试系统。能够快速、准确地对家用电器、仪器仪表、照明电器、电动电热工具、计算机、信息类整机进行安规测量。输出的高压所需的正弦波采用DDS原理产生，并采用负反馈技术，使输出的波形纯净稳定。
二、应用领域
元器件：二极管、三极管、高压硅堆、各种电子变压器、接插件、高压电容等。
家用电器：电视机、电冰箱、空调、洗衣机、除湿机、电热毯、充电器等。
绝缘材料：热缩套管、电容器薄膜、高压套管、绝缘纸、绝缘手套、电热及电动工具、仪器仪表等。
高耐压测试、高压光耦、高压继电器、高压开关、新能源汽车等。
三、性能特点
1、采用 7 寸 TFT(800*480）显示设置参数及测试参数，显示内容醒目、丰富。
2、可通过 U 盘进行拷贝复制。
3、可调高压上升、下降时间，可适应不同测试对象要求。
4、测试结果可同步保存。
5、人性化的操作界面、支持数字按键直接输入，拨盘输入、操作更简捷。
6、中英文双语操作界面，适应不同用户的需求。
7、标配 PLC 接口，RS232 接口， RS485 接口、USB 接口。
四、性能特点
|
参数/型号 |
ZJC-10H |
|
|
AC耐压击穿测试 |
输出电压范围 |
(0.10～10.00)kV |
|
最大输出功率 |
200VA(10.0kV 20mA) |
|
|
最大额定电流 |
20mA |
|
|
输出波形 |
正弦波 DDS+功放 |
|
|
升压速率 |
1V-5KV可调 |
|
|
试验方式 |
快速或慢速升压、耐压试验 |
|
|
|
输出电压范围 |
(0.10～10.00)kV |
|
DC耐压击穿测试 |
最大输出功率 |
100VA(10.0kV 10mA) |
|
最大额定电流 |
10mA |
|
|
升压速率 |
1V-5KV可调 |
|
|
试验方式 |
快速或慢速升压、耐压试验 |
|
|
IR绝缘电阻测试（选配功能） |
输出电压 |
0.10KV-5.0KV ±(1%+5个字） |
|
电压分辨率 |
1V |
|
|
电压测试精度 |
±(2.0% 读数+2V） |
|
|
最大输出电流 |
10mA |
|
|
最大输出功率 |
10VA(1000V/10mA) |
|
|
纹波（1KV） |
≤3% （1KV 空载） |
|
|
电阻测量范围 |
≥500V 0.1MΩ-1.0GΩ±5% 1.0G-50.0GΩ ±10% 50.0GΩ-100.0GΩ ±15% ＜500V 0.10MΩ-1.0GΩ ±10% 1.0GΩ-10.0GΩ ±15% |
|
|
电压表 |
范围 |
AC (0.10～10.00)kV |
|
精度 |
±（1%+3个字） |
|
|
设定误差 |
||
|
电流表 |
测量范围 |
AC 0～20mA； |
|
测量精度 |
±（1%+3个字） |
|
|
计时器 |
范围 |
0，0.-999.9S OFF=连续 |
|
最小分辨率 |
0.1S |
|
|
测试时间 |
0.0S-999S OFF=连续测试 |
|
|
电弧侦测 |
0-20mA |
|
|
输出频率 |
50Hz/60Hz |
|
|
工作温度 |
0-40℃ ≤75%RH |
|
|
电源要求 |
110/220±10% 50Hz/60Hz±3Hz |
|
|
接口 |
标配RS232、RS485、USB、PLC,选配LAN |
|
|
屏幕 |
7寸TFT 800*480 |
|
|
外形体积(D×H×W) |
570×155×440mm |
|
|
重量 |
26.9KG |
|
|
随机标配附件 |
电源线、RS232通讯电缆、 RS232转USB线、 USB转方口连接线、16G U盘(说明书)、 线材接口转接驱动光碟、高压棒 |
|
|
选配件 |
GB/T1408测试电极 |
|
