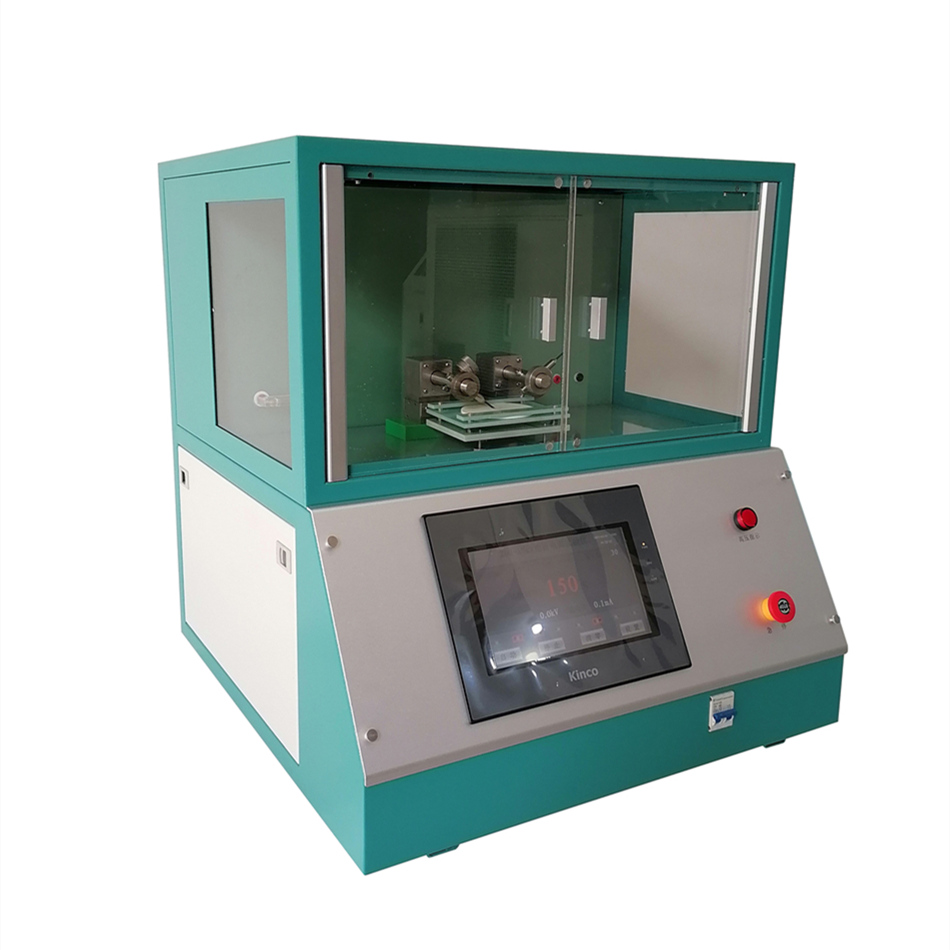

ZDH-20kV耐电弧试验仪

一、依据的标准

ZDH-20KV型耐电弧试验仪是根据GB/T 1411-2002《固体绝缘材料耐高压低电流电弧放电的试验》（等同IEC  61621-1997）及ASTM D495等标准的要求设计制造的，并符合UL 746A等试验方法。

二、功能特点

1、本机为上下一体结构，下部为操作系统，上部为试验箱。

2、本产品采用PLC和触摸屏控制，自动化程度高，能自动升降压和稳压，自动切换执行程序，自动描绘运行曲线，测量实时电压和电流，计时试验时间。

3、电极系统仿德国进口电极，角度、间隙校准方便、快捷、高效，重复性好，精度高。

4、数据测量采用高精密、高速VF转换芯片，转换速度快，测量精度高，抗干扰能力强。

5、本机备有排气孔，能及时排除放电产生的分解物，保证操作人员的健康。

三、适用范围

适用于电机、电器及家电等行业的电工用塑胶、树脂胶、绝缘漆、以及层压板、覆铜箔板和制件等绝缘材料的耐电弧性能及其分级评定。

四、主要技术参数

1、 电弧通断时间误差：1/8s通7/8s断时±5ms，其余程序段优于±1ms

2、 调压器容量：1kVA

3、 额定试验电压：12.5kV

4、最高试验电压：15.0kV

5、试验电压精度：＜1.0%

6、电流测量精度：＜1.0%

7、电极对试样压力：（0.5±0.05）N

8、电极材料：钨棒

9、电极距离：（6.35±0.1）mm

10、使用环境温度：（23±2）℃

11、使用环境湿度：（50±5）%

12、电源：220V±5%  50Hz  10A

13、设备尺寸mm：长700*宽700*高800

14、设备重量：110KG

15、试验程序如下：

无、结构与组成

1 本系统由两部分组成

（1）控制部分。ZDH-20KV型耐电弧试验仪下部为操作系统，内装电气控制系统，通过选择程序（IEC或ASTM）可自动进行试验，并数显各试验过程和结果，试验的启动、停止，击穿和跳闸保护，试验终止的判断等。

（2）高压试验部分。由电极系统组成。
