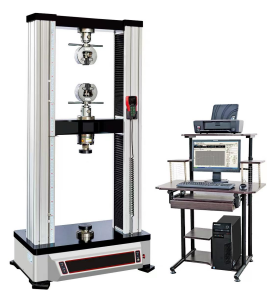

UTM系列电子万能试验机

一、产品概述：

UTM-50kN电子万能试验机是测试各种材料及其制品物理性能、机械性能、工艺性能、结构性能及内外缺陷的重要仪器设备。选配对应夹具后可完成对金属或非金属材料的拉伸、压缩、弯曲、剪切、剥离等类型的试验；采用高精度测力传感器、高分辨率位移传感器确保精准测量；具有等速率加荷、等速率变形、等速率位移等闭环控制。

本机易于安装、操作简单、测试高效；广泛适用于大学、科研院所、检测机构、航空航天、军工、冶金、机械制造、交通建设、建工建材等行业进行精密性的材料研究、材料分析、材料开发和质量控制；可以进行材料或产品的工艺合格性能验证试验。

二、设计依据相关标准：

u GB/T 16491-2008《电子式万能试验机》；

u GB/T 2611-2007《试验机通用技术要求》；

u JB/T 7406.1-1994《试验机术语材料试验机》；

u JJG 139-2014《拉力、压力和万能材料试验机》；

u  ASTM A370钢制品力学性能试验的标准试验方法和定义，

u JB/T 6147-2007《试验机包装、包装标志、储运技术要求》；

u GB/T 22066-2008《静力单轴试验机计算机数据采集系统的评定》；

u GB/T 16825.1-2008《静力单轴试验机的检验 第1部分：拉力和（或）压力试验机测力系统的检验与校准》。

四、主要技术参数：

（一）测量参数

v 最大试验机（kN）:50；

v 试验机级别：0.5级；

v 试验力有效测量范围：0.4%-100%F.S；

v 试验力测量精度：优于≤±0.5%；

v 位移测量分辨力：0.4μm；

v 位移测量精度：优于≤±0.5%；

v 电子引伸计测量范围：0.4%-100%FS；

v 电子引伸计测量精度：优于≤±0.5%；

（二）控制参数：

v 力控控制速度范围：0.001％～5％FS/s；

v 力控速度控制精度：0.001％～1％FS/s时优于≤±0.5％；1％～5％FS/s时优于≤±0.2％；

v 力控保持精度：≤±0.1％F.S；

v 变形控控制速度范围：0.001％～5％FS/s；

v 变形控速度控制精度：0.001％～1％FS/s时优于±0.5％；1％～5％FS/s时优于±0.2％；

v 变形控保持精度：≤±0.02％F.S；

v 位移控控制速度范围：0.01～1000mm/min；

v 位移控速度控制精度：≤±0.2％；

v 位移控保持精度：≤±0.02mm；

v 控制方式：力闭环控制、变形闭环控制、位移闭环控制；

（三）主机参数：

v 立柱数：6柱（4立柱、2丝杠）；

v 最大压缩空间（mm）：1000；

v 最大拉伸间距（mm）:770（含楔形拉伸夹具）；

v 有效跨距（mm）：450；

v 工作台尺寸（mm）：800×425；

v 主机外形尺寸（mm）：840*570*1850；

v 主机重量(kg)：420；

v 功率、电压、频率：1kW/220V/50～60Hz；

六、设备清单：

（一）主机部分

（二）测控、电气部分

（三）随机附件部分

项  目	数量	备注
专用楔形拉伸夹具	1套	旋转夹紧型
圆试样齿块	1套	Φ4～φ9mm，硬度HRC58～HRC62
扁试样齿块	1套	0～7mm，硬度HRC58～HRC62
专用压缩附具	1套	Φ90mm,淬火处理52-55HRC

（四）随机资料
